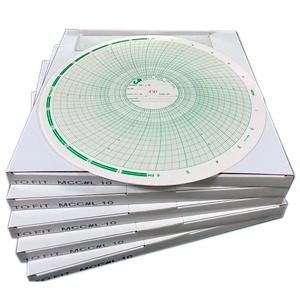

Cartas gráficas circulares para Registradores, Termomanógrafos, Termógrafos, Manógrafos, usadas para llevar el control y registro del comportamiento de las variables de presión y temperatura, dentro de un periodo de tiempo determinado por el cliente.

Características:

Tiempos de rotación: 1 hora, 4 horas, 24 horas, 7 días y 31 días.

L10 (Raíz cuadrática)

0-100%
​Presión estática desde 10 hasta 30,000 psi.

Escalas duales, presión y temperatura.

Presentación: Paquete con 100 piezas.

Marcas: Graphic Controls, Controles Gráficos (Akuasul)

Compatibles con diferentes marcas y modelos de Registradores de presión, flujo, temperatura y diferenciales, Termógrafos y/o Termomanografos.

Diseñadas para ser usadas en Registradores (Termomanografos) de gráficas de registro circular, obteniendo óptimos resultados y exactitud.

Colores disponibles: Negro, Rojo, Azul, Verde y Violeta.

Alturas disponibles: 140", .213", .370", .537", .600", .830"

Rango funcional de temperatura de -20°F a 135°F

Punta Fina & Punta Gruesa

Presentación: 6 piezas por paquete.
Compatibles con Registradores (Termomanografos) de las marcas: Barton, Vical, American Meter, Bristol, Partlow.

Marcas: Graphic Controls, Controles Gráficos (Akuasul)

Fabricados en Suiza

Series 820

Reloj de accionamiento electróinico

Tiempos de Rotación: 60M, 96M, 12H, 1D, 2D, 7D, 8D, 14D, 16D, 31D & 32D.

Rango de temperatura: -40°F to 140°F

Accionamiento a batería.

Series 725

Reloj de accionamiento mecánico con diferentes velocidades.

Tiempos de Rotación: 24H / 7D

Accesorios disponibles: Sujetadores de gráfica tipo clip y de rosca, llaves para accionamiento de cuerda y baterías.

Compatibilidad con Registradores (Termomanografos) de las marcas: Barton, Bristol, American Meter, Canadia Meter, Partlow, Honeywell, Mercury, Rockwell, Foxboro, Invacol, Tailor, Palmer.

BOURDON HELICOIDAL

Es un tubo hueco helicoidal,  con un poste fijo en el centro de la hélice, fabircado en acero inoxidable 316, rangos de presión desde 0-50 hasta 0-30,000 PSI.

Conexiones disponibles:  ¼”NPT para los rangos menores a 10,000, para un alcance mayor se utiliza un Aminco 9/16-18 (¼” ODT) conexión hembra.

ELEMENTO DE TEMPERATURA

Bourdon en espiral de acero inoxidable y bulbo, conexión ajustable con cuerda de 1/2" NPT, capilar desde 3 hasta 10 metros protegido con malla de acero inoxidable.

Rangos desde 0-50° C  hasta 0-300° C  /  0-41° F hasta 600° F

El sistema de acceso de alta presión costa de cinco elementos básicos:

- Niple o cuello de acceso

- Tapón

- Porta cupón

- Cupón

- Cubierta protectora

El niple de evaluación puede tener soldaduras tipo flareware, buttweld, socketweld, roscado o con brida.

Marcas disponibles: Metal Samples y Cosasco.

Disponen de una "T" lateral utilizada para la instalación de dispositivos de inyección química.

Operados con un extractor y una válvula de servicio.

De forma que puedan ser manejados de manera segura sin detener la operación en líneas de presión a trabajo de hasta 3600 Psi.

Marcas disponibles: Metal Samples y Cosasco.

También conocidas como una válvula de funcionamiento eléctrico, utilizan la fuerza electromagnética para funcionar. Cuando se pasa una corriente eléctrica a través de la bobina del solenoide, se genera un campo magnético que hace que se mueva una varilla de metal ferroso. Este es el proceso básico que abre la válvula y trabaja directa o indirectamente en el aire.

Las válvulas solenoides eliminan la necesidad de control manual o neumático de un circuito neumático y sólo requieren una entrada eléctrica (y presión de aire para las válvulas piloto) para funcionar, lo que hace que sean fáciles de programar e instalar en una amplia variedad de aplicaciones.

Características:

• Abiertas, cerradas y de acción múltiple, de 2, 3, 4 0 5 vías o reversibles.

• Servicio para aceites, agua, gases, líquidos y vapores.

• Construcciones de latón, bronce, acero inoxidable y plástica.

• Voltajes de 12,24 y 120, así como bajo consumo.

• Aprobaciones FM, intrínsecamente seguras.

• Tamaños desde 1/8" hasta 3".

Marcas disponibles: Bifold, Magnatrol, Versa Valves.

Para temperatura, presión, resistencia, frecuencia y corriente.

- Miden y simulan termopares y Rtd

- Comunicación Hard y Fundation fieldbus.

Accesorios disponibles: módulos de presión, cables de comunicación, estuches, sondas amperimétricas y de temperatura.

Marcas dispponibles: Fluke, Druck, Emerson, Wika, Wallace & Tiernan

De proceso, de patrón, diferenciales y de lodos.

Diámetros de carátula desde 1/2" hasta 12".

Cajas de aluminio, fenol, acero inoxidable y fibra de vidrio.

Partes húmedas de bronce, acero inoxidable 316 y monel.

Conexiones de 1/8", 1/4", 1/2" NPT y 2" para manómetros de lodos.

Rangos de vacío de 30 In/Hg hasta 20,000 psi.

Accesorios como: Sellos químicos, amortiguadores de pulsación, tubo sifón, entre otros.

Marcas disponibles: De Wit, Watson Mc Daniel, Barton, Orange Research, 3D Instruments, Stewarts-USA

A diferencia de los manómetros tradicionales, los manómetros digitales no dependen del equilibrio hidrostático de los fluidos (agua/mercurio) para detectar la presión.

En su lugar, incorporan un componente conocido como transductor de presión que convierte el nivel de presión observado en una señal/valor eléctrico; el valor puede entonces registrarse como la cantidad de presión presente. Los transductores de presión suelen utilizar tres tipos de variables eléctricas: resistiva, capacitiva e inductiva.

Con data logger, patrón ultra robusto e intrínsecamente seguros.

Diversas clases de exactitud; 0.1% de lectura, 0.02% o 0.05% de escala completa.

Marcas disponibles: Druck, Keller

En las aplicaciones industriales se utilizan diferentes métodos para medir y controlar la temperatura. Los rangos de medición y los valores medidos también juegan un papel importante en la selección del instrumento de medición de temperatura adecuado.

Contamos con equipos bimetálicos y de capilar.

Así como TERMOPOZOS rocados, bridados y sanitarios, entre otros.

Marcas disponibles: DeWit, Ashcroft

- Multitubing en cualquier variedad de líneas.

- Encapsulado para mayor resistencia a la corrosión, PVC, santopreno.

- Aleaciones T304/L, T316/L, monel, hastelly, titanio.

- Para instrumentación de 1/16" a 1 1/2", espesor de pared de 0.020" a 0.120"

- Rollos de 1/8" (3.18 mm) a 1 1/2" (38.1 mm), espesor de pared de 0.028" a 0.083"

Marcas disponibles: Handy and Harmman, SANDVIK.
